Coin Acceptor Tidak Terbaca Arduino? Begini Cara Menghubungkannya dengan Aman (Anti Rusak!)

Apakah kamu pernah mengalami coin acceptor tidak terbaca oleh Arduino, atau bahkan lebih parah: Arduino jadi tidak merespons sama sekali setelah disambungkan ke coin acceptor?

Kalau iya, kamu tidak sendirian. Masalah ini sering dialami oleh banyak pemula saat mencoba membuat proyek seperti mesin laundry koin, vending machine, atau sistem token.

❗ Peringatan: Coin acceptor biasanya bekerja di tegangan 12V, sedangkan Arduino hanya tahan di 5V. Jika salah sambung, bukan cuma coin acceptor yang rusak—Arduino kamu juga bisa mati total!

Dalam artikel ini, kita akan bahas:

• ⚠️ Penyebab coin acceptor tidak terbaca Arduino

• 🧠 Kesalahan umum yang sering dilakukan pemula

• 🔌 Cara menghubungkan coin acceptor ke Arduino dengan aman

• ✅ Tips proteksi agar tidak merusak komponen

⚠️ Kenapa Coin Acceptor Tidak Terbaca Arduino?

Beberapa alasan umum kenapa sinyal dari coin acceptor tidak terdeteksi Arduino:

1. 🔋 Tegangan output terlalu tinggi
   Banyak coin acceptor mengeluarkan sinyal 12V saat mendeteksi koin. Padahal Arduino hanya aman menerima maksimal 5V di pin digital.

2. 🧯 Tidak ada pembatas arus atau proteksi tegangan
   Jika sinyal 12V langsung masuk ke pin Arduino, bisa menyebabkan pin digital terbakar atau rusak permanen.

3. ⚡ Lonjakan tegangan (voltage spike)
   Saat coin acceptor mengaktifkan solenoid atau komponen mekanik lain, bisa terjadi spike yang merambat ke Arduino.

🧠 Kesalahan Umum: Langsung Sambung Output Coin Acceptor ke Arduino

Banyak tutorial di internet langsung menyarankan:

Output coin acceptor → Langsung ke pin digital Arduino

Ini memang bisa berhasil saat awal dicoba...
Tapi dalam jangka panjang, berisiko tinggi merusak Arduino dan coin acceptor kamu sendiri.

✅ Cara Aman Menghubungkan Coin Acceptor ke Arduino

Untuk menyambungkan coin acceptor ke Arduino dengan aman, kamu bisa gunakan salah satu dari solusi berikut:

🛡️ 1. Gunakan Optocoupler (Rekomendasi Terbaik)

Optocoupler seperti PC817 akan mengisolasi sinyal 12V dari coin acceptor ke Arduino. Sinyal ditransfer lewat cahaya di dalam chip, sehingga tidak ada tegangan langsung yang masuk ke pin Arduino.

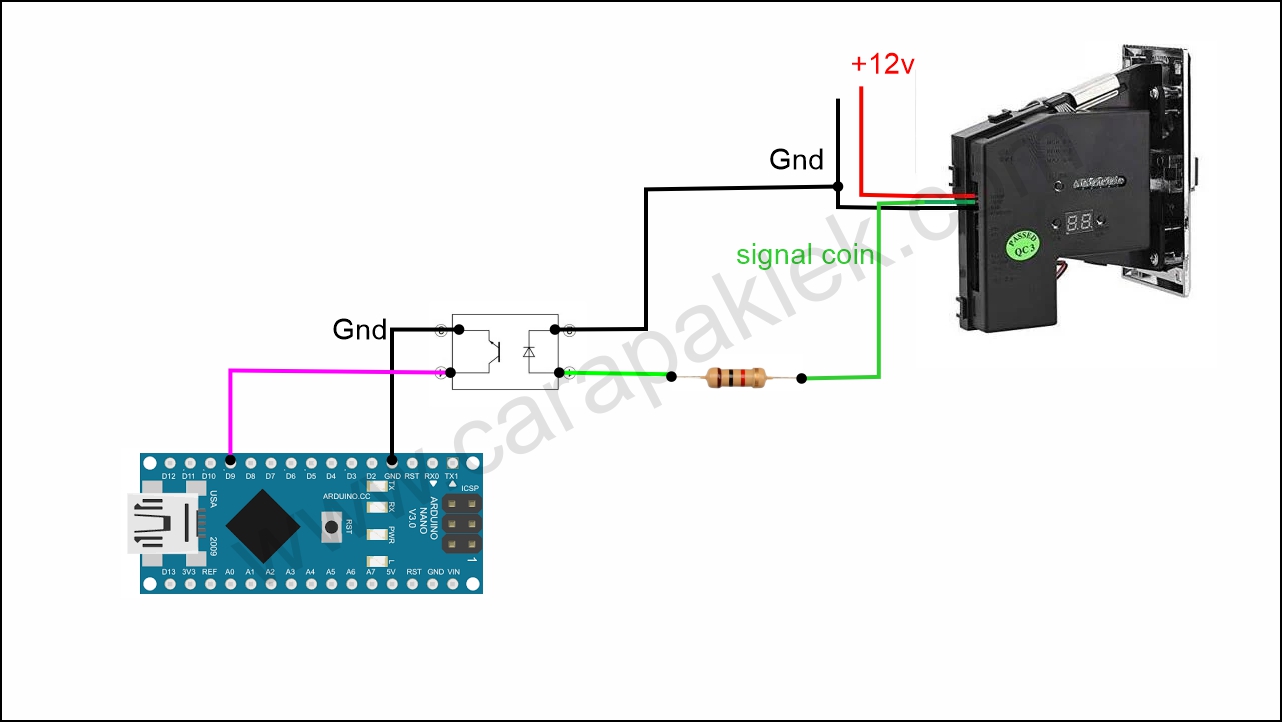

🔧 Skematik Sederhana:

⚙️ 2. Gunakan Level Shifter atau Divider Resistor

Jika kamu tidak punya optocoupler, kamu bisa gunakan resistor voltage divider atau level shifter modul untuk menurunkan tegangan dari 12V ke 5V (atau bahkan 3.3V jika pakai ESP32).

🧮 Contoh Divider:

• R1 = 10K

• R2 = 4.7K
  Tegangan output ke Arduino ≈ 5V

🧱 3. Tambahkan Dioda dan Zener untuk Proteksi

Gunakan zener diode 5.1V + resistor seri untuk mencegah tegangan berlebih masuk ke Arduino. Meskipun ini bukan isolasi total, tapi lebih aman daripada langsung sambung.

🧪 Bonus: Tes Coin Acceptor Sebelum ke Arduino

Sebelum disambungkan ke Arduino, kamu bisa tes dulu output sinyal dari coin acceptor menggunakan:

• 💡 Multimeter → Lihat apakah output HIGH = 12V

• ⚙️ LED + Resistor 1K → Untuk cek sinyal pulsa saat koin masuk

🚀 Kesimpulan

Menghubungkan coin acceptor langsung ke Arduino sangat berisiko. Bisa menyebabkan:

• Coin acceptor tidak terbaca

• Pin Arduino rusak permanen

• IC Arduino mati total

🛡️ Gunakan optocoupler atau level shifter sebagai pelindung utama. Ini sangat penting, terutama kalau kamu ingin proyek seperti alat laundry koin tahan lama dan aman.

💬 Sudah Pernah Alami Masalah Ini?

Yuk share pengalaman kamu di kolom komentar!
Kalau kamu butuh skematik siap pakai atau layout PCB proteksi coin acceptor, tinggal tulis aja “Saya butuh skematiknya!” di komentar 😉
