Cara Menyalakan Pompa Air Menggunakan HP Android (Lengkap dengan Wiring Kontaktor & Blynk)

Table of Contents

1. Pendahuluan: Kenapa Perlu Otomasi Pompa Air?
2. Keuntungan Sistem Otomasi Berbasis Kontaktor
3. Daftar Komponen & Peralatan yang Dibutuhkan
4. Prinsip Kerja Rangkaian
5. Panduan Wiring Rangkaian (ESP32 + Kontaktor + Pompa)
6. Langkah Konfigurasi Aplikasi Blynk di HP Android
7. Prosedur Pengujian dan Tip Keamanan Listrik
8. Kesimpulan

1. Pendahuluan: Kenapa Perlu Otomasi Pompa Air?

Menyalakan dan mematikan pompa air secara manual sering kali merepotkan. Mulai dari harus berjalan ke sakelar/stop kontak saat malam hari, hingga risiko lupa mematikan pompa yang menyebabkan penampungan air tumpah dan pemborosan listrik.

Di era Smart Home saat ini, Anda bisa mengontrol pompa air langsung dari genggaman menggunakan HP Android melalui jaringan internet. Dengan bantuan mikrokontroler ESP32 dan platform Blynk, Anda tidak hanya bisa menyalakan pompa dari dalam rumah, tetapi juga dari mana saja selama HP Anda terhubung ke internet.

Artikel ini akan membahas panduan lengkap, aman, dan berstandar teknis untuk membuat kontrol pompa air pintar sendiri di rumah.

2. Keuntungan Sistem Otomasi Berbasis Kontaktor

Banyak tutorial DIY yang menyarankan menghubungkan langsung pompa air ke modul relay biru kecil (SRD-05VDC). Namun, metode tersebut SANGAT TIDAK DIREKOMENDASIKAN untuk jangka panjang!

Pompa air memiliki karakteristik beban induktif dengan lonjakan arus awal (inrush current) yang tinggi saat pertama kali dinyalakan. Jika hanya menggunakan relay kecil, kontak mekanis di dalamnya akan cepat aus, lengket, bahkan berisiko terbakar.

• Keterangan Gambar: Ilustrasi modul ESP32, Modul Relay, dan Kontaktor AC Schneider.
• Alt Text: Komponen smart home kontrol pompa air ESP32 Blynk dan kontaktor AC

Kelebihan Menggunakan Tambahan Kontaktor AC:

• Keamanan Maksimal: Relay kecil pada board ESP32 hanya bertugas mengalirkan arus kecil untuk memicu koil kontaktor.
• Daya Tahan Tinggi: Kontaktor AC (misalnya rating 25A) dirancang khusus untuk menangani lonjakan arus motor listrik/pompa air.
• Isolasi Rangkaian: Rangkaian mikrokontroler aman dari balik lonjakan tegangan (flyback voltage) yang berasal dari motor pompa.

3. Daftar Komponen & Peralatan yang Dibutuhkan

Sebelum memulai proyek pembuatan sakelar pompa air berbasis HP Android ini, siapkan komponen-komponen berikut:

🛒 Komponen yang Dibutuhkan

❮

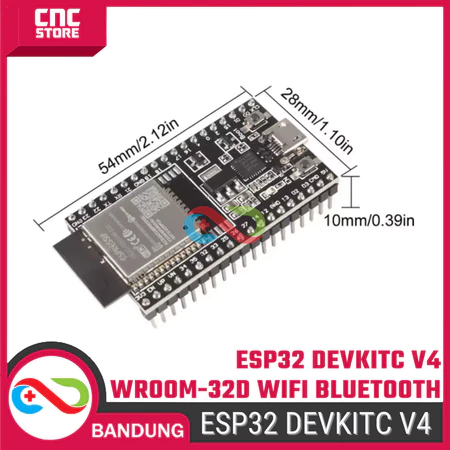

ESP32 DevKit V4

Rp79.000

Lihat Shopee

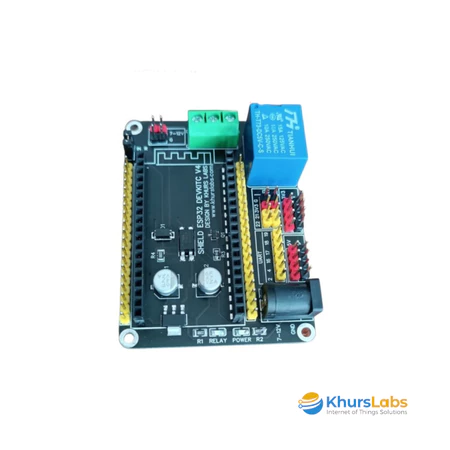

IO Expansion Shield ESP32 WROOM DevkitC V4 38 Pin + Relay High Trigger

Rp 65.000

Lihat Shopee

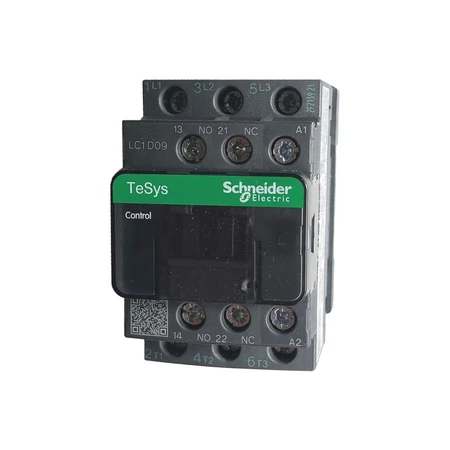

Kontaktor LC1D09 M7 25A Kontaktor LC1D09M7 original body hitam 220V/380V/110V/24V VC1D09Q7 VC1D09M7

Rp 169.000

Lihat Shopee

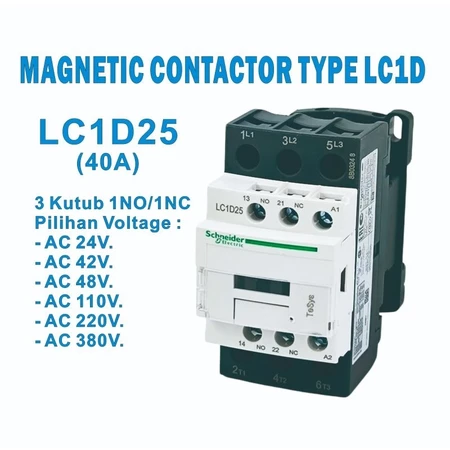

Contactor Kontaktor LC1D25M7

Rp173.000

Lihat Shopee

❯

4. Prinsip Kerja Rangkaian

Cara kerja sistem ini sangat sederhana namun mengutamakan keamanan:

1. Perintah dari HP: Anda menekan tombol ON/OFF pada aplikasi Blynk di HP Android.
2. ESP32 Menerima Sinyal: ESP32 yang terhubung ke jaringan Wi-Fi rumah menerima perintah dari cloud server Blynk.
3. Pemicuan Relay: Pin GPIO ESP32 memberikan sinyal logika untuk mengaktifkan modul relay (NO/COM menyambung).
4. Pemicuan Kontaktor: Listrik AC 220V dari jalur Fase mengalir melalui sakelar relay menuju ke terminal koil (A1) pada kontaktor.
5. Pompa Menyala: Koil kontaktor yang mendapat tegangan 220V akan menarik sakelar daya utama (1L1-2T1 dan 3L2-4T2), sehingga aliran listrik besar mengalir ke stop kontak dan menyalakan pompa air.

5. Panduan Wiring Rangkaian (ESP32 + Kontaktor + Pompa)

Pastikan instalasi listrik rumah Anda dalam keadaan padam (MCB dimatikan) saat melakukan proses pengkabelan!

• Keterangan Gambar: Diagram jalur pengkabelan (Wiring Diagram) lengkap antara ESP32, Relay, Kontaktor AC 220V, PLN, Stop Kontak, dan Pompa Air.
• Alt Text: Skema wiring diagram cara menyalakan pompa air dengan ESP32 blynk dan kontaktor AC

A. Rangkaian Kontrol (Pemicu Koil Kontaktor)

• Hubungkan kabel Fase (F) dari PLN ke terminal NO (Normally Open) pada modul relay ESP32.
• Sambungkan cabang kabel Fase (F) PLN yang sama ke terminal 1L1 (Input Daya Kontaktor).
• Hubungkan kabel dari terminal COM relay ke terminal A1 (Koil Kontaktor).
• Hubungkan kabel Netral (N) PLN ke terminal A2 (Koil Kontaktor) dan cabangkan ke terminal 3L2 (Input Daya Kontaktor).

B. Rangkaian Daya (Output ke Pompa Air)

• Terminal 2T1 pada kontaktor dihubungkan ke salah satu pin pada Stop Kontak (Fase Pompa).
• Terminal 4T2 pada kontaktor dihubungkan ke pin lainnya pada Stop Kontak (Netral Pompa).
• Colokkan steker pompa air ke Stop Kontak tersebut.

6. Langkah Konfigurasi Aplikasi Blynk di HP Android

Setelah pengkabelan fisik selesai, langkah berikutnya adalah mengatur aplikasi di HP Android Anda.

• Keterangan Gambar: Tampilan antarmuka Blynk IoT di HP Android dengan Button Widget.
• Alt Text: Tampilan aplikasi Blynk IoT Android kontrol pompa air

Langkah-langkah Setting Blynk:

1. Unduh Aplikasi: Buka Google Play Store dan cari Blynk IoT, lalu install.
2. Buat Akun & Template:
   • Mendaftar akun baru dan buat Template Baru di konsol Blynk (bisa via web browser atau aplikasi).
   • Pilih tipe Hardware: ESP32, dan tipe koneksi: WiFi.
3. Buat Datastream:
   • Tambahkan Datastream baru tipe Virtual Pin.
   • Pilih misal V0, tipe data Integer (Min: 0, Max: 1).
4. Desain Dashboard di HP:
   • Buka aplikasi Blynk di HP Android Anda.
   • Masukkan widget Button (Tombol) ke dalam layar dashboard.
   • Hubungkan widget Button tersebut ke Datastream V0 yang telah dibuat.
   • Atur mode tombol menjadi Switch (Sakelar Latched).
   • Namun jika kalian tidak mau repot membuat template sendiri kalian bisa gunakan quick start/ template bawaan dari blynk nya
5. Upload Kode ke ESP32:
   • Buka Arduino IDE di komputer.
   • Masukkan library BlynkSimpleEsp32.
   • Masukkan Template ID, Device Name, dan Auth Token dari Blynk ke dalam skrip program, lalu atur SSID dan Password Wi-Fi rumah.
   • Upload program ke board ESP32.



#define BLYNK_TEMPLATE_ID           "TMPL6e-S***" //ganti dengan id anda
#define BLYNK_TEMPLATE_NAME         "Quickstart Device"// ganti dengan nama template anda
#define BLYNK_AUTH_TOKEN            "4mfcMuXfNd6F9hixDEQLoOPKy*******" // ganti juga

#define BLYNK_PRINT Serial
#include <WiFi.h>
#include <WiFiClient.h>
#include <BlynkSimpleEsp32.h>
#include <WiFiManager.h> // Library untuk Hotspot & Captive Portal

// Pin GPIO ESP32 yang terhubung ke pin IN Modul Relay
#define RELAY_PIN 25

// Logika Relay (High Level Trigger)
#define RELAY_ON   HIGH
#define RELAY_OFF  LOW

// Fungsi dipanggil saat tombol (V0) di Blynk ditekan
BLYNK_WRITE(V0)
{
  int value = param.asInt(); // Membaca status tombol (1 = ON, 0 = OFF)

  if (value == 1) {
    digitalWrite(RELAY_PIN, RELAY_ON);  // Relay Aktif -> Pompa Menyala
    Serial.println("Pompa: MENYALA (ON)");
  } else {
    digitalWrite(RELAY_PIN, RELAY_OFF); // Relay Mati -> Pompa Mati
    Serial.println("Pompa: MATI (OFF)");
  }
}

void setup() {
  Serial.begin(115200);

  // Inisialisasi pin relay
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, RELAY_OFF); // Pastikan pompa mati saat pertama kali dinyalakan

  // Inisialisasi WiFiManager
  WiFiManager wm;

  // Jika ingin menghapus histori Wi-Fi lama saat testing, hilangkan tanda // baris di bawah:
  // wm.resetSettings();

  // Membuat Hotspot bawaan bernama "ESP32-Pompa-Setup" jika belum terhubung Wi-Fi
  // Tampilan halaman config akan otomatis muncul di HP saat connect ke Hotspot ini
  bool res = wm.autoConnect("carapaklek.com");

  if (!res) {
    Serial.println("Gagal terhubung ke Wi-Fi atau Timeout");
    // ESP.restart(); // Opsional: restart jika gagal
  } else {
    Serial.println("Terhubung ke Wi-Fi!");

    // Setelah Wi-Fi terhubung via WiFiManager, hubungkan ke Blynk
    Blynk.config(BLYNK_AUTH_TOKEN);
    Blynk.connect();
  }
}

void loop() {
  // Jalankan Blynk hanya jika ESP32 terhubung ke internet
  if (WiFi.status() == WL_CONNECTED) {
    Blynk.run();
  }
}

7. Prosedur Pengujian dan Tip Keamanan Listrik

Sebelum sistem digunakan sehari-hari, lakukan pengujian bertahap berikut:

1. Uji Rangkaian Kontrol (Tanpa Beban Pompa):

   Nyalakan ESP32 dan hubungkan ke internet. Buka aplikasi Blynk di Android, lalu tekan tombol ON. Dengarkan bunyi "KLIK" yang tegas dari kontaktor. Bunyi ini menandakan koil kontaktor berhasil teraliri listrik dan sakelar utama menarik dengan sempurna.

2. Uji Beban Pompa Air:

   Setelah kontrol berjalan lancar, colokkan pompa air ke stop kontak keluaran kontaktor. Tekan tombol ON di Blynk → Pompa air harus langsung menyala dan mengalirkan air. Tekan tombol OFF di Blynk → Kontaktor terlepas dan pompa air mati seketika.

Tip Keamanan Penting:

• Gunakan MCB Tambahan: Pasang MCB khusus (misal 6A) di jalur Fase sebelum masuk ke rangkaian ini sebagai pengaman dari hubungan arus pendek (short circuit).
• Gunakan Box Panel (Enclosure): Masukkan board ESP32, relay, dan kontaktor ke dalam box panel plastik agar terhindar dari cipratan air dan jangkauan anak-anak.

8. Kesimpulan

Mengontrol pompa air menggunakan HP Android bukan lagi hal yang rumit dan mahal. Dengan mengombinasikan ESP32, Blynk, dan Kontaktor AC 220V, Anda mendapatkan sistem smart home yang tidak hanya canggih tetapi juga aman dan tahan lama dari risiko kerusakan akibat beban induktif motor listrik.

Sekarang Anda bisa menyalakan pompa air kapan saja dan di mana saja tanpa perlu beranjak dari tempat duduk Anda!
