Alarm Sholat Otomatis dengan Arduino Nano & DFPlayer Mini

Apakah kamu ingin membuat alarm sholat otomatis yang bisa memutar suara adzan sesuai jadwal? Kali ini, saya akan membagikan proyek DIY menggunakan Arduino Nano, RTC DS3231, dan DFPlayer Mini untuk membuat alarm sholat otomatis.

Pendahuluan

Bagi teknisi elektronik atau penghobi Arduino, membuat alarm sholat otomatis adalah proyek yang menarik sekaligus bermanfaat.
Dengan menggunakan Arduino Nano, DFPlayer Mini, dan modul RTC, kamu bisa membuat sistem yang secara otomatis memutar suara adzan setiap waktu sholat tanpa perlu internet.

Proyek ini cocok untuk dipasang di masjid, musholla, atau rumah, dan dapat dimodifikasi untuk memutar lagu dzikir atau pengingat waktu ibadah lainnya.

Fitur Alarm Sholat Otomatis

🔹 Alarm otomatis berdasarkan jadwal sholat
🔹 Bisa memilih suara adzan sesuai keinginan
🔹 Tampilan waktu saat ini & jadwal sholat berikutnya di LCD
🔹 Mudah dibuat dan diprogram tanpa tombol tambahan

Komponen yang Dibutuhkan

Untuk membuat alat ini, berikut daftar komponennya:

✅ Arduino Nano (atau jenis lain seperti Uno)
✅ RTC DS3231 (agar waktu tetap akurat)
✅ DFPlayer Mini (untuk memutar suara adzan)
✅ Speaker kecil 3W atau 5W
✅ Micro SD Card (untuk menyimpan file MP3 adzan)
✅ LCD 16x2 dengan I2C
✅ Resistor & kabel jumper secukupnya

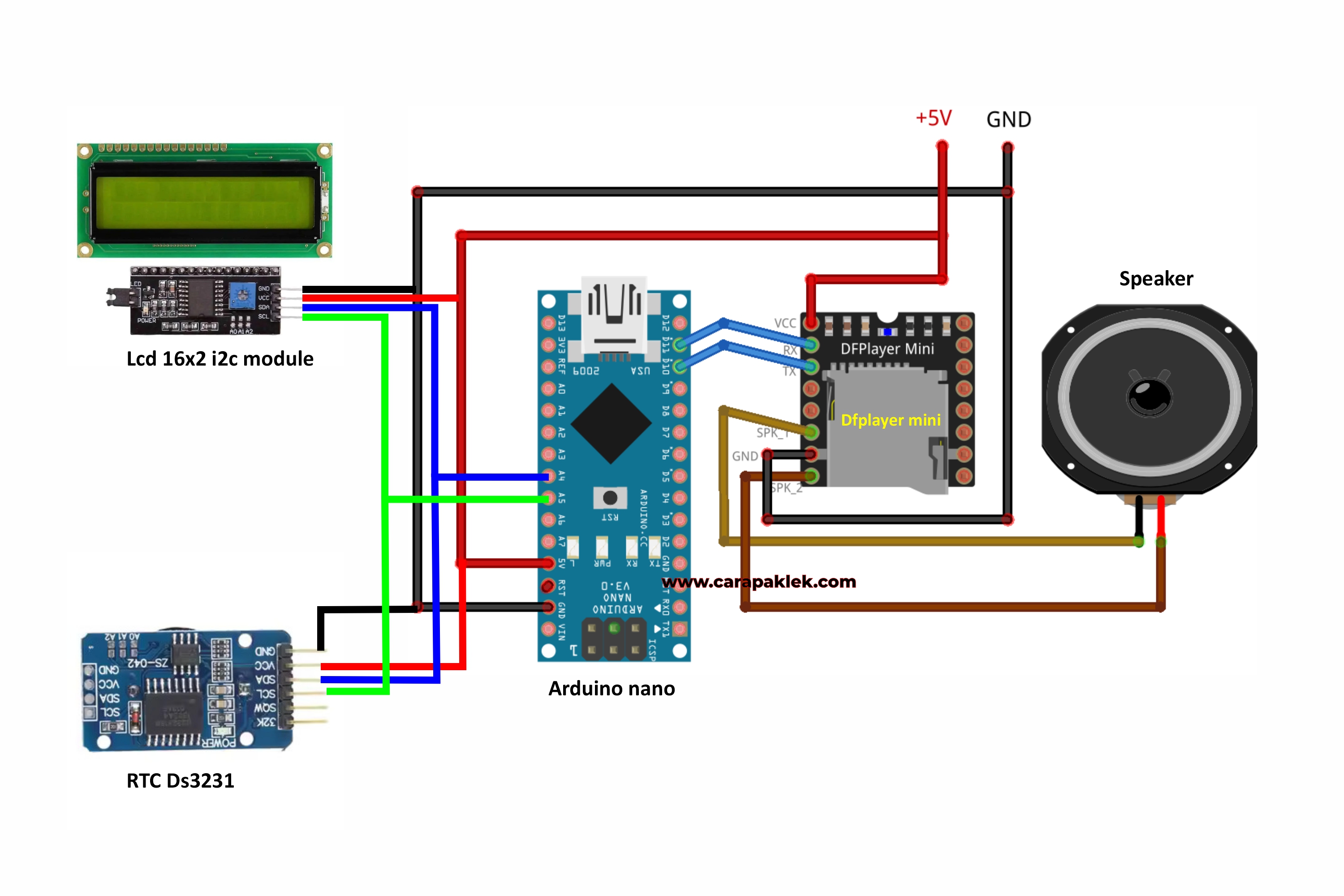

Skema Rangkaian Alarm Sholat Arduino

Berikut adalah skema wiring yang perlu kamu ikuti:

Pastikan semua kabel terhubung dengan benar agar sistem bisa berjalan dengan baik.

Kode Program Arduino

Gunakan kode berikut untuk mengatur waktu dan memutar suara adzan:

untuk skets program bisa download di link di bawah

⚠ Jangan lupa menyimpan file suara adzan di SD card dengan format:

• 001.mp3 (Adzan Subuh)
• 002.mp3 (Adzan Dzuhur)
• 003.mp3 (Adzan Ashar)
• 004.mp3 (Adzan Maghrib)
• 005.mp3 (Adzan Isya)

Video Tutorial Alarm Sholat Otomatis

Untuk penjelasan lebih lengkap, kamu bisa menonton video berikut:

Link Download

Proyek Alarm Sholat Otomatis dengan Arduino ini sangat berguna bagi yang ingin mengingat waktu sholat tanpa perlu menyalakan alarm manual. Dengan fitur pemilihan suara adzan, alat ini bisa disesuaikan sesuai kebutuhan.

link download : untuk pasword folder simak di vidio yutube ya di link : https://youtu.be/A-Xo2TQZ45U atau di vidio diatas

🧪 Pengujian dan Troubleshooting

1. Pastikan file MP3 bisa diputar manual menggunakan DFPlayer.

2. Cek koneksi RX/TX jika tidak ada suara.

3. Pastikan RTC menunjukkan waktu yang benar.

4. Jika waktu meleset, lakukan kalibrasi ulang dengan rtc.adjust(DateTime(F(__DATE__), F(__TIME__))); di setup().

⚙️ Pengembangan Lebih Lanjut

Kamu bisa menambahkan:

• Display LCD 16x2 untuk menampilkan jam & waktu sholat berikutnya.

• Push button untuk atur volume atau memilih jenis suara adzan.

• Sensor cahaya agar alarm hanya aktif saat siang/malam tertentu.

• RTC backup battery agar jam tetap jalan meski listrik padam.

📌 Kesimpulan

Dengan kombinasi Arduino Nano dan DFPlayer Mini, kamu bisa membuat alarm sholat otomatis yang fungsional dan murah.
Proyek ini juga bisa jadi dasar untuk pengembangan sistem jam digital masjid versi lengkap.

Kalau kamu ingin versi lanjutan, nanti kita bisa bahas “Jam Digital Masjid berbasis Arduino + RTC DS3231 + Panel 7 Segment” di postingan berikutnya.
